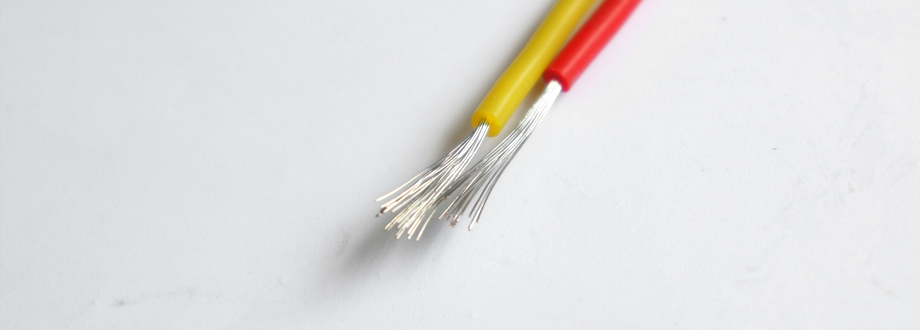

UL電子線-硅橡膠電機引線--國標電子線,[勝維電氣]電線廠家
發布時間：2025-06-04 14:01:28來源：無錫勝維電氣編輯部
型號：JG
應用范圍： 主要應用于 F級 H級電機繞組引援線，廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、染具等高溫線環境。
應用范圍： 主要應用于 F級 H級電機繞組引援線，廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、染具等高溫線環境。
| CONDUCTOR/導體 | INSULATION/絕緣 | 最大導體電阻 MAX.COND.R ESISTANCE （Ω/km，20℃） |
25℃時空氣敷設載流量25℃ Cairlaying Carrying Current(A） |
標準長度 Standard Put-up （M/Coil） |
|||
| 規格 AWG |
根數/線徑（No/mm） | 外徑 Dia.(mm) |
THICKNESS 厚度（mm） |
標準外徑 （mm） |
|||
| 0.5 | 16/0.2 | 0.95 | 40.1 | 15 | 200 | ||
| 0.75 | 24/0.2 | 1.25 | 1.2 | 3.4±0.1 | 26.7 | 17 | |
| 1.0 | 32/0.2 | 1.35 | 1.2 | 3.6±0.1 | 20.0 | 19 | |
| 1.5 | 30/0.25 | 1.65 | 1.2 | 3.8±0.1 | 13.7 | 24 | 100 |
| 2.5 | 49/0.25 | 2.1 | 1.2 | 4.5±0.1 | 8.21 | 33 | |
| 4.0 | 56/0.3 | 2.7 | 1.4 | 5.1±0.1 | 5.09 | 45 | |
| 6.0 | 84/0.3 | 3.3 | 1.4 | 6.4±0.2 | 3.39 | 58 | |
| 10 | 84/0.4 | 4.7 | 1.6 | 7.8±0.2 | 1.95 | 80 | |
| 16 | 126/0.4 | 5.8 | 1.6 | 8.9±0.2 | 1.24 | 107 | |
| 25 | 196/0.4 | 7.4 | 1.8 | 10.7±0.2 | 0.795 | 138 | |
| 35 | 276/0.4 | 8.6 | 2.0 | 12.5±0.3 | 0.565 | 171 | |
| 50 | 396/0.4 | 10.4 | 2.2 | 14.7±0.3 | 0.393 | 210 | |
| 70 | 360/0.5 | 12.5 | 2.2 | 16.8±0.5 | 0.277 | 269 | 50 |
| 95 | 475/0.5 | 15.3 | 2.4 | 19.5±0.5 | 0.21 | 328 | |
| 100 | 509/0.5 | 16.5 | 2.4 | 20.0±0.5 | 0.196 | 358 | |
| 120 | 608/0.5 | 17.0 | 2.4 | 21.0±0.5 | 0.164 | 420 | |
