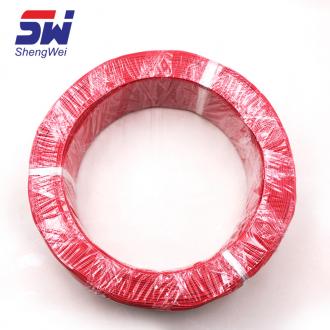

UL STOO 聚氯乙烯電源軟線
發布時間：2025-11-26 13:07:55來源：無錫勝維電氣編輯部
額定溫度：60℃ 105℃
額定電壓：600V
參考標準：UL62,UL1581,CSA 導體使用絞合18~2AWG 裸銅
絕緣：PVC 符合ROHS、REACH環保要求
護套：PVC 符合ROHS、REACH環保要求
阻燃：通過VW-1阻燃測試
用途：用于一般電子、電器電源連接線
| CONDUCTOR 導體 | INSULATION 絕緣 | JACKET 護套 | Conductor resistance 導體電阻 20℃ |
|||||
| 規格 AWG |
構造 Construction |
外徑 Diameter |
芯數 （No.） |
標稱厚度 Nominal Thickness |
外徑 Diameter |
標稱厚度 Nominal Thickness |
外徑 Diameter |
|
| 18 | 41/0.16 | 1.18 | 2 | 0.76 | 2.8 | 1.52 | 8.8 | 22.4 |
| 3 | 2.8 | 9.3 | ||||||
| 4 | 2.8 | 9.95 | ||||||
| 16 | 65/0.16 | 1.49 | 2 | 0.76 | 3.1 | 1.52 | 9.5 | 14.1 |
| 3 | 3.1 | 9.95 | ||||||
| 4 | 3.1 | 10.7 | ||||||
| 14 | 41/0.254 | 1.88 | 2 | 1.14 | 4.2 | 2.03 | 12.8 | 8.88 |
| 3 | 4.2 | 13.5 | ||||||
| 4 | 4.2 | 14.7 | ||||||
| 12 | 65/0.254 | 2.36 | 2 | 1.14 | 4.65 | 2.41 | 14.5 | 5.58 |
| 3 | 4.65 | 15.4 | ||||||
| 4 | 4.65 | 16.5 | ||||||
注： a. 型號標志中的 OO 表示,絕緣和護套均用于溫度不超過 60℃(140℉)的連續浸油.
b. 型號標志中的 O 表示,護套(不是絕緣)用于溫度不超過 60℃(140℉)的連續浸油.
c. 型號標志中的 W 表示,耐候型電源線.
